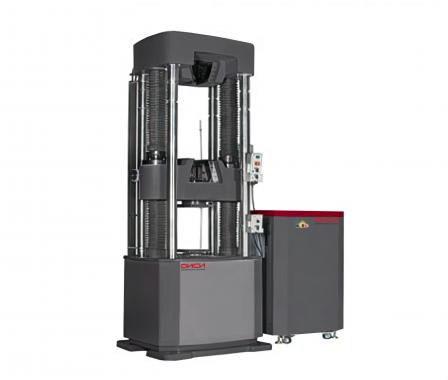

Машины гидравлические универсальные DC H-ATP с диапазоном нагружения от 300 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Шестиколонное двухзонное исполнение машин позволяет достичь высоких показателей по жесткости силовой рамы и проводить испытания как на растяжение (в верхней рабочей зоне), так и на сжатие (в нижней рабочей зоне).

Машины испытательные DC H-ATP применяют для контроля качества и испытания в основном: образцов металлов, строительных материалов, крупных крепежных изделий, арматуры, сварных швов, отливок.

Особенности исполнения

Подвижная траверса с электромеханическим приводом обеспечивает высокоточное перемещение, во время регулирования рабочего пространства при установке образца.

Шестиколонная конструкция силовой рамы, высокоточные направляющие колонны, массивные траверсы и основание минимизируют влияние деформации силовой рамы на показания испытательной нагрузки, создавая надежные, стабильные, точные значения нагрузки, деформации и модуля упругости.

Эргономичное исполнение силовой рамы обеспечивает безопасность, уменьшает усталость оператора и обеспечивает максимальную гибкости.

Стандартное рабочее пространство с двумя зонами служит для уменьшения времени настройки.

Гидравлический управляемый сервоклапан с быстрым возвратом и более высокой пропускной способностью и обеспечивает высокую стабильность и надежность.

Автоматический контроль пределов положения траверсы, перегрузки, перегрева, перенапряжения и т.д.

Система может возвращать шток силового гидроцилиндра в исходное положение вручную или автоматически после завершения испытаний

Надежное удержание образца обеспечивается клиновыми гидравлическими захватами со сменными вкладышами.

Датчик перемещения высокой точностью, установлен на основание и предназначен для измерения положения активного захвата.

Тензометрический датчик расположен между штоком силового гидроцилиндра и основанием и предназначен для измерения испытательной нагрузки, приложенной к образцу.

Особенности системы привода

Адаптированный гидравлический шкаф управления.

Встроенный IPC обеспечивает удобную работу и экономию места.

Японский насос NACHI обеспечивает низкий уровень шума менее 70 дБ.

Система принудительного воздушного охлаждения автоматически срабатывает при достижении предельной температуры масла.

Защита от перегрева обеспечивает высокую безопасность.

Трехуровневая система фильтрации масла улучшает срок службы.

Особенности рабочей зоны

Высокоточное исполнение силовой нагружающей рамы производства США обеспечивает высокую жесткость, высокую стабильность и линейность.

Наличие защиты от перегрузки и боковой нагрузки.

В качестве защиты нижнего захвата и винтовых колонн от частиц разрушенного образца применяются резиновые коврики и гофрированные кожуха.

Особенности контроллера

Контроллер производства Германия DOLI EDC220 имеет полностью цифровое управление и многоканальную функцию выборки.

Частота опроса датчиков 1000 Гц.

Частота управления частотой 1000 Гц.

Полностью цифровое управление нагрузкой, перемещением и деформацией.

Особенности пульта дистанционного управления

Эргономичный дизайн и простота в эксплуатации.

Кнопки управления гидравлическими захватами.

Кнопки управления перемещением подвижной траверсы вниз и вверх.

Особенности программного обеспечения

Многоязычное интерфейс программного обеспечения со встроенным английским, китайским и русским языками.

Предварительно установленные методы испытания, которые помогают быстро и эффективно провести испытания по стандартам, таким как ASTM, ISO, DIN, EN, BS и т. д.

Интуитивно понятное отображение процесса программирования стандартов испытания и процесса испытания.

Отчет об испытании может быть настроен оператором в соответствии с требованием стандарта.

Разрешение пользователя - Администратор может назначить допуск к функциям для пользователей разных уровней.

Автоматическая математическая обработка данных испытания может вычислить следующие показатели: модуль Юнга, предварительную нагрузку, напряжение на выходе, напряжение, деформация, прочность на растяжение, удлинение при разрыве, прочность на сжатие, прочность на изгиб и т. д.

Основные технические характеристики:
