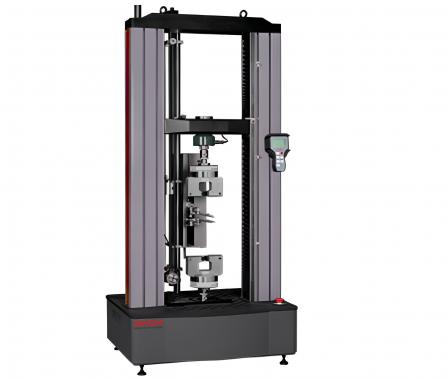

Машины электромеханические универсальные модели DC M-CTS с максимальными нагрузками от 0,1 кН до 50 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Двухколонное исполнение машин позволяет достичь высоких показателей по жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие.

Машины испытательные DC M-CTS применяют для контроля качества и испытания в основном: образцов, малых деталей и узлов, армированных пластмасс, металлов, проволоки, композитов, эластомеров, изделий из дерева, текстиля, биоматериалов, бумажных изделий, адгезивных материалов, строительных пен, товаров легкой промышленности.

На машинах модели DC M-CTS возможно применение камер, моделирующих параметры окружающей среды.

Особенности исполнения

Предварительно нагруженные шариковые винтовые колонны с функцией самовыравнивания и подшипники тяжелого исполнения гарантируют долгую работу с нулевым люфтом, а также низкую вариацию машины по нагрузке, перемещению и деформации. Результатом являются точные и повторяемые измерения, не подверженные влиянию силовой нагружающей рамы машины.

Винтовые и силовые колонны полностью защищены крышками и гофрированным кожухом, обеспечивающие более длительный срок службы и большую защиту оператора.

Легко очищаемые алюминиевые защитные крышки колонн со скошенными углами облегчают доступ к рабочей зоне. Т-образные пазы выполнены на крышках для простого, удобного крепления и позиционирования принадлежностей для испытания.

Особенности системы привода

Японский серводвигатель модели YASAKAWA AC и приводной ремень с дугообразной формы отличаются высокой скоростью, низким уровнем вибрации и шума и не требуют обслуживания.

Редуктор производства Германия модели NORD имеет низкий уровень шума, низкий уровень нагрева и высокий КПД.

Фотоэлектронный энкодер, встроенный в сервомоторную систему, предназначен для измерения положения подвижной траверсы.

Особенности рабочей зоны

Высокоточное исполнение силовой нагружающей рамы производства США обеспечивает высокую жесткость, высокую стабильность и линейность.

Наличие защиты от перегрузки и боковой нагрузки.

Тензометрический универсальный датчик позволяет проводить испытание на растяжение и сжатие.

Функция самосознания (TEDS).

Периодическое проведение самокалибровки.

Рабочая температура: -55℃ ~ +90℃.

Особенности контроллера

dysy DTC-500 цифровой контроллер обеспечивает высокоскоростное и замкнутое управление нагрузкой, перемещением и деформацией:

• импортированные IC, более надежные;
• частота опроса датчиков до 1200 Гц;
• частота управления частотой замкнутого контура до 1200 Гц;
• 20-битное разрешение;
• 16 цифровых портов ввода/вывода;
• встроенный порт для связи с ПК;
• расширяемые порты;
• защита по нагрузке, защита от перегрузки по току, защита от перенапряжения, защита от превышения скорости и защита от перегрузки.



  Особенности пульта дистанционного управления с дисплеем

  Эргономичный дизайн и простота в эксплуатации.

  Оснащен монохромным жидкокристаллическим дисплеем.

  Кнопки запуска и остановки испытания.

  Кнопки управления перемещением подвижной траверсы, по две установленных скорости на перемещение вниз и вверх.

  Отображение на дисплее: нагрузки, перемещения, деформации и т.д.

  Отображение на дисплее состояние испытания.

  Функция защиты образцов и оснастки, удерживающей образцы.



  Особенности программного обеспечения

  Многоязычное интерфейс программного обеспечения со встроенным английским, китайским и русским языками.

  Предварительно установленные методы испытания, которые помогают быстро и эффективно провести испытания по стандартам, таким как ASTM, ISO, DIN, EN, BS и т. д.

  Интуитивно понятное отображение процесса программирования стандартов испытания и процесса испытания.

  Отчет об испытании может быть настроен оператором в соответствии с требованием стандарта.

  Разрешение пользователя - Администратор может назначить допуск к функциям для пользователей разных уровней.

  Автоматическая математическая обработка данных испытания может вычислить следующие показатели: модуль Юнга, предварительную нагрузку, напряжение на выходе, напряжение, деформация, прочность на растяжение, удлинение при разрыве, прочность на сжатие, прочность на изгиб и т. д.



  Основные технические характеристики:

  Модификация	DC M50-CTS
  Максимальная нагрузка	50 кН
  Рабочая зона	Двухколонное однозонное исполнение
  Точность по ISO 7500	Класс точности 0,5
  Доверительный диапазон измерения	0,4 %-100 % от максимальной нагрузки
  Относительная погрешность определения нагрузки, не более	±0,5 %
  Частота опроса датчиков	1000 Гц
  Разрешение отображения нагрузки	1/500000 от максимальной нагрузки
  Относительная погрешность определения деформации, не более	±0,5 %
  Относительная погрешность определения перемещения, не более	±0,5 %
  Разрешение отображения перемещения	0,05 мкм
  Диапазон скорости перемещения активного захвата	0,001~1000 мм/мин
  Относительная погрешность задания скорости перемещения активного захвата, не более	±0,5 %
  Максимальных ход траверсы	1050 мм
  Расстояние между колоннами	420 мм
  Габаритные размеры (ДхШхВ), не более	784x547x1520 мм
  Масса, не более	400 кг
  Электропитание	~220 В+10%, 50 Гц
  Мощность	1,3 кВт
