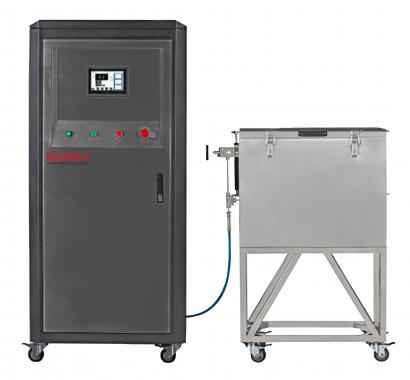

Машина испытательная HTM-B применяется для проведения испытаний на разрушение пластиковой трубы под постоянным внутренним давлением, проверки времени отказа пластиковой трубы под постоянным внутренним давлением, а также для проверки устойчивости к кратковременному гидравлическому давлению узла тормозного шланга, узла шланга высокого давления, металлической трубы и фитинга, и сосуда высокого давления, газового цилиндра и т.д.

Машина испытательная HTM-B обеспечивает проведение испытаний по стандартам GB/T 16897, GB/T 7127.1, GB/T 7127.2, GB/T 241, GB/T 9251, GB 15385, ISO 3996, ISO 6120.

Машина испытательная HTM-B рассчитана на проведение испытаний с максимальным давлением 50 МПа, 100 МПа, 150 МПа, 200 МПа, 250 МПа, 400 МПа, 500 МПа.

Дополнительные функции

Испытание на утечку.

Идентификация разрыва.

Защита от избыточного давления.

Защита от отсутствия воды.

Автоматическое сохранение теста при отключении питания.

Непрерывный тест после восстановления питания.

Проверка кривой исследования.

Функция калибровки.

Надежность и долговечность

Модуль управления OMRON PLC, специально разработанный для промышленного применения обеспечивает контроль замкнутого контура рабочего давления и компенсацию давления с высокой надежностью и стабильностью, что позволяет проводить непрерывную проверку до 10000 часов без сбоев.

Для большей стабильности давления в контуре рабочего давления, уменьшения числа запусков двигателя и насоса, продления их срока службы применяется гидроаккумулятор.

Встроенные компоненты, такие как датчик давления, электромагнитный клапан, модуль электропитания насоса, обеспечивают высокую надежность и точность машины.

В гидросистеме применяется высокопроизводительный фильтр с фильтрующим элементом из нержавеющей стали SS316.

Система трубопроводов из нержавеющей стали SS316 отличается высокой надежностью и долговечностью.

Особенности модуля управления

Широкоформатный полноцветный сенсорный экран интуитивном интерфейсом.

Профессиональное программное обеспечение, специально разработанное для проведения испытаний на разрушение пластиковой трубы под постоянным внутренним давлением и на сопротивление кратковременному гидравлическому давлению пластиковых труб и фитингов.

Автоматическая выборка и анализ данных испытаний, генерация кривой испытания, сохранение данных испытания и формирование отчета об испытании и вывод его на печать (функционально).

Модульная конструкция: управление авторизацией пользователей, настройка процесса испытания, анализ кривых испытания, проверка и калибровка данных испытания.

Отображение кривой время - давление и время - температура в режиме реального времени.

Настройки параметров испытания позволяют проводить: гидростатические испытания, испытания на разрыв и испытания на герметичность.

Функция непрерывного испытания - в условиях внезапного отключения электропитания или отсутствия подачи воды, испытание можно продолжить с сохраненной базой данных после восстановления.

Анализ кривой испытания - увеличение или уменьшение масштаба кривой, а также сравнение нескольких кривых в одной системе координат.

Отчет может быть импортирован в формат Excel и текстовый формат.

Дополнительно могут быть добавлены функции: подключение к локальной сети и шаблона отчета по выбранному стандарту.

Гибкость – возможна одновременная работа с ~ 64 испытательными системами.

Продолжение прерванного испытания после сброса электропитания экономит время испытания.

Особенности конструкции

Возможна поставка различных резервуаров для воды 6 типов стандартных резервуаров. Резервуар для воды может быть изготовлен под нестандартные форму или размер образца. Резервуар для воды изготавливается из нержавеющей стали.

Образец может быть расположен горизонтально или вертикально.

Дополнительный контур охлаждения с низкой температурой позволяет проводить испытания без контакта с внешней средой в диапазоне температур +20 ℃ ~ +95 ℃.

В концевых затворах используется немецкая технология. Различные типы затворов доступны для удовлетворения различных требований.

Основные технические характеристики
