Программное обеспечение для контроллера сервоуправления гидравлических и электромеханических испытательных машин:

1. Встраиваемое (Embedded) программное обеспечение контроллера испытательных машин и вибростендов реализует:

• Замкнутый контур управления с быстродействием до 12 кГц.
• Возможность поддержания усилия, перемещения, деформации с заданной пользователем скоростью.
• Выдача периодического воздействия на объект испытания типа синус, треугольник, трапеция и меандр по перемещению, деформации или силе.
• Возможность подключения и опроса трёх каналов датчиков силы, пяти видов датчиков перемещения (SSI, LVDT, энкодер, аналоговый, RUN/STOP), десяти тензометрических каналов, пять каналов экстензометров.
• Три уровня программной защиты по силе, перемещению и деформации.
• Поддержка технологии TEDs для датчиков из состава испытательной машины.
• Подключение внешнего пульта с полным функционалом управления.
• Два алгоритма определение разрушения объекта испытания.
• Хранение калибровочных данных датчиков и параметров испытательной машины во внутренней памяти контроллера.

2. Пользовательское (Desktop) приложение универсальными испытательными машинами обеспечивает:

• Управление и мониторинг испытательной системой с персонального компьютера, а также дополнительного оборудования (нагревательные печи, автоматические и полуавтоматические экстензометры) в ручном и автоматическом режимах.
• Создание, хранение и редактирование алгоритмов испытания с возможностью задания формы волны, выбранного типа воздействия, предварительного нагружения, удержания по силе и перемещению, а также циклирования выбранных частей испытания, в том числе статические испытания на растяжение или сжатие, а также малоцикловую и многоцикловую усталость.
• Возможность задания серии испытаний по созданному или сохранённому ранее алгоритму испытания.
• Отображение до четырёх графиков с выбранных каналов сбора данных в реальном времени и возможностью настройки частоты опроса.
• Возможность потокового сохранения собранных данных в формате excel.
• Обработка данных в соответствии с российскими и международными стандартами на испытание материалов.
• Возможность генерации отчетов испытания в формате, заданном пользователем.
• Калибровка датчиков испытательной системы в диалоговом режиме.

3. Пользовательское (Desktop) приложение управления вибростендами обеспечивает:

• Управление гидравлическими пульсаторами из состава вибростенда, а также настройка и осуществление регулирования их работой с помощью внешних сигналов управления от сторонних устройств.
• Управление работой гидравлического оборудования из состава вибростенда в реальном времени с использованием информации от установленных в системе датчиков физических величин.
• Отображение данных от преобразователей, установленных на гидравлических пульсаторах, в реальном времени с возможностью настройки частоты опроса и стилем отображения.

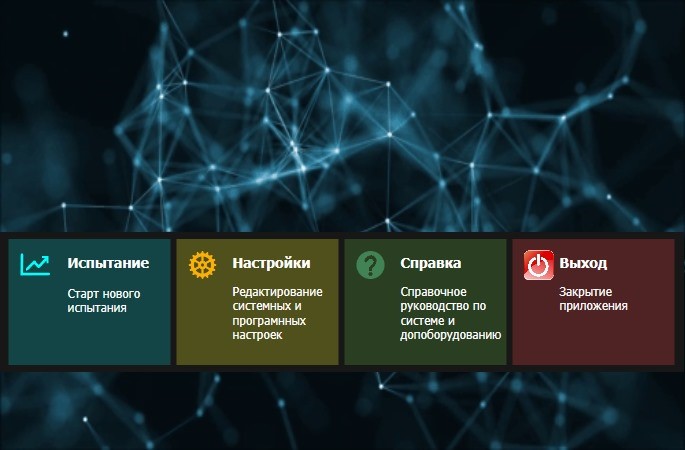

Главное окно программы содержит в себе раздел перехода к основным функциональным окнам программы:

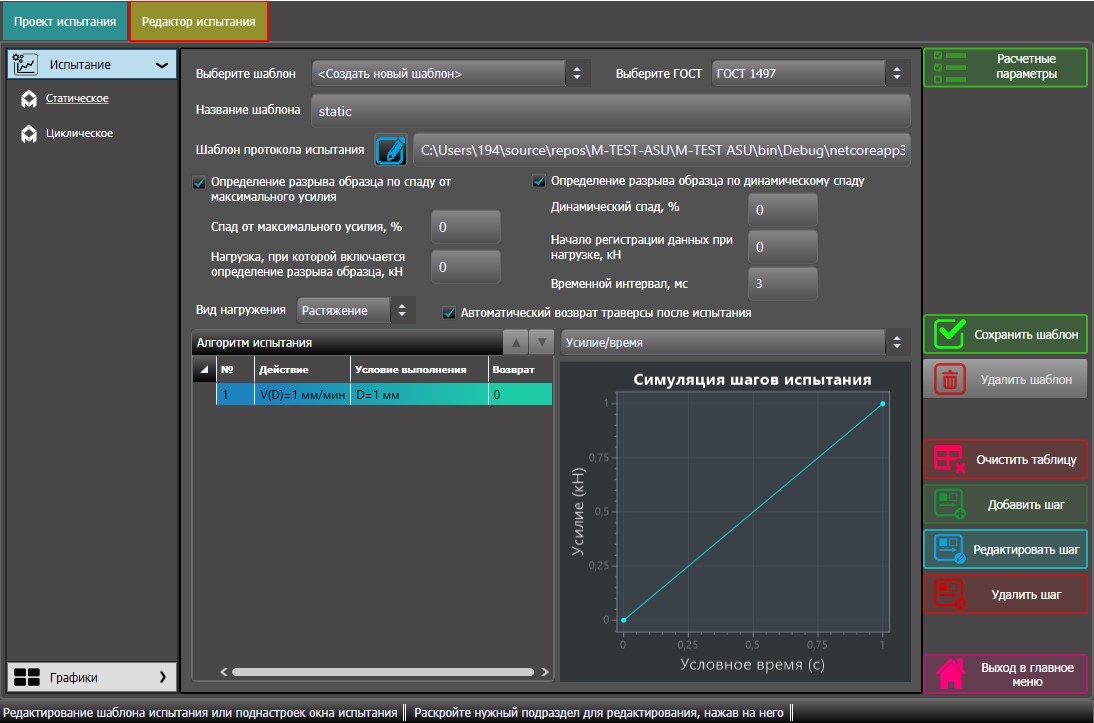

Окно выбора параметров испытаний:

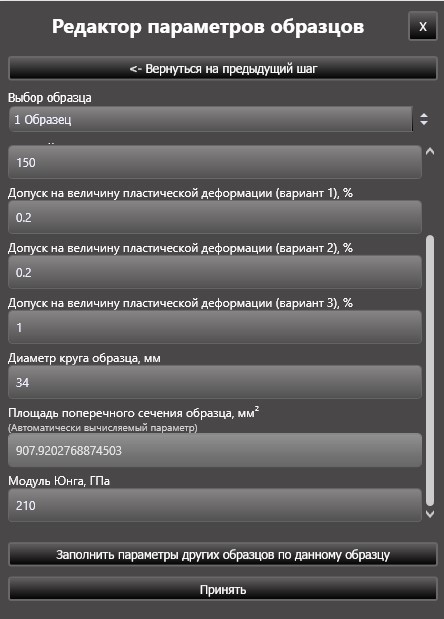

Окно редактора выбора образца:

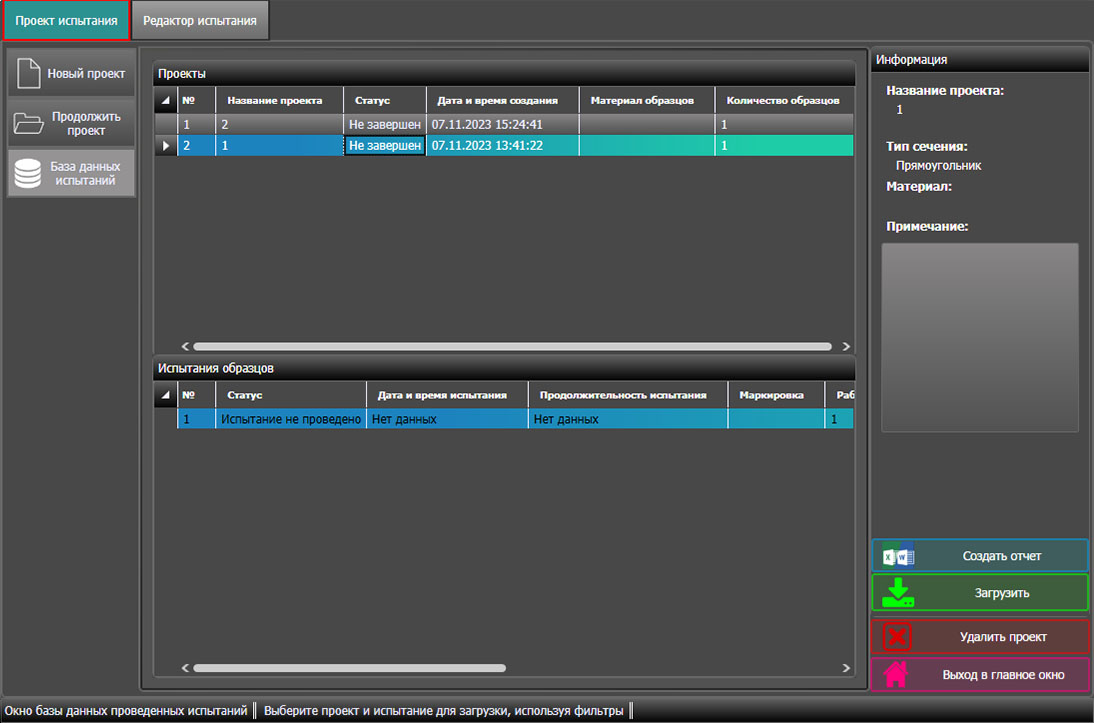

Окно базы данных испытаний:

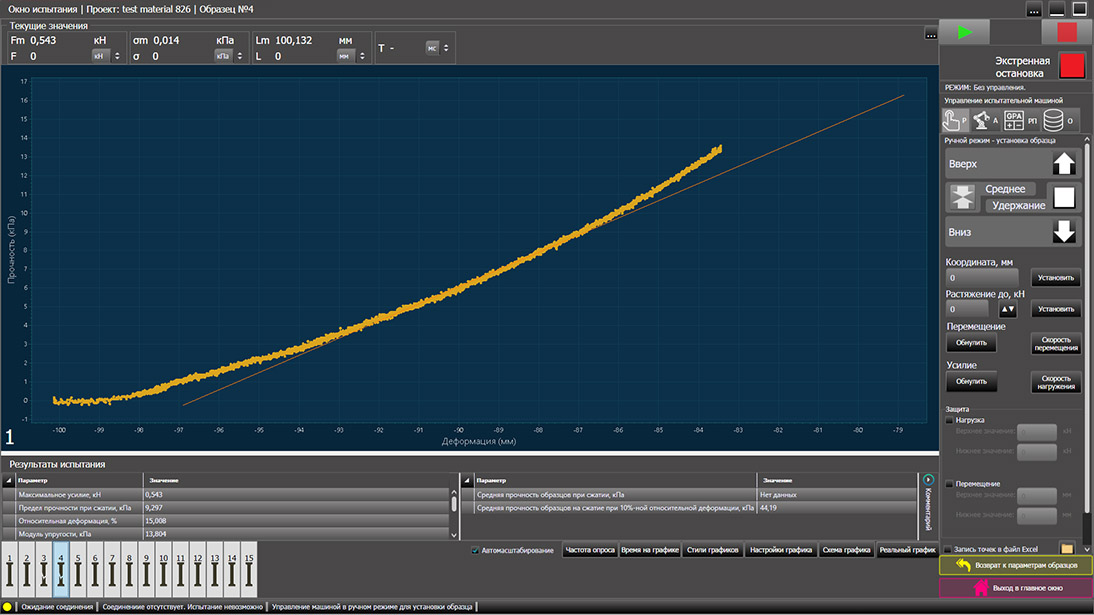

Окно статического испытания:

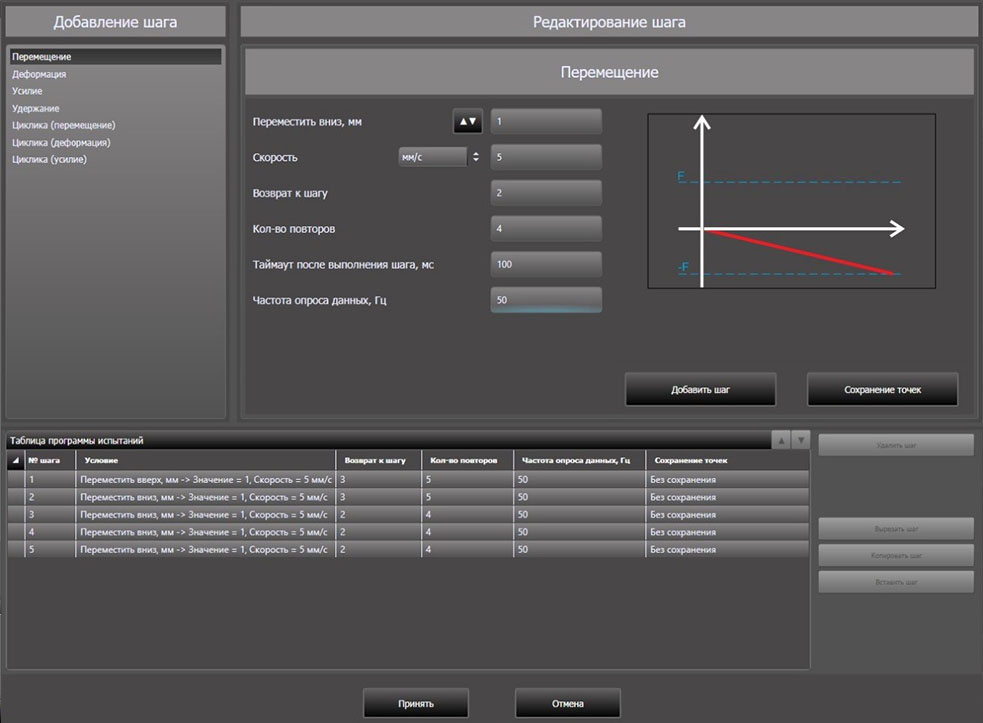

Окно динамического испытания:

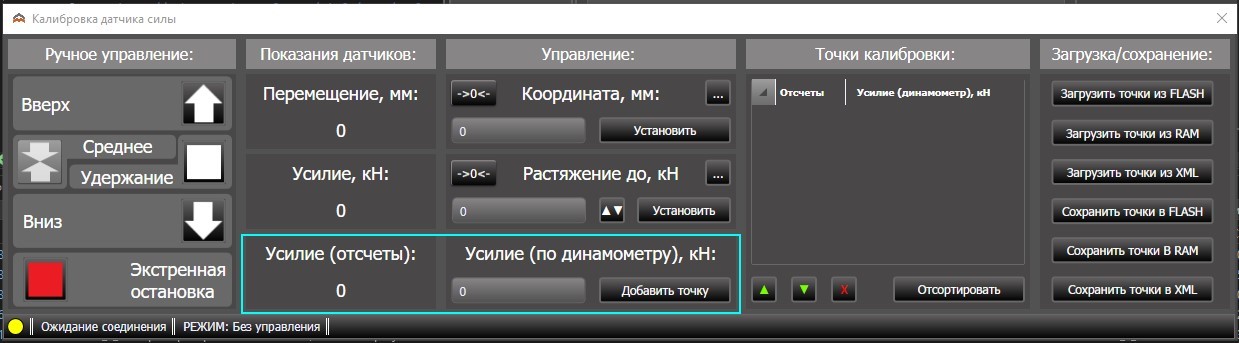

Окно калибровки датчиков силы:

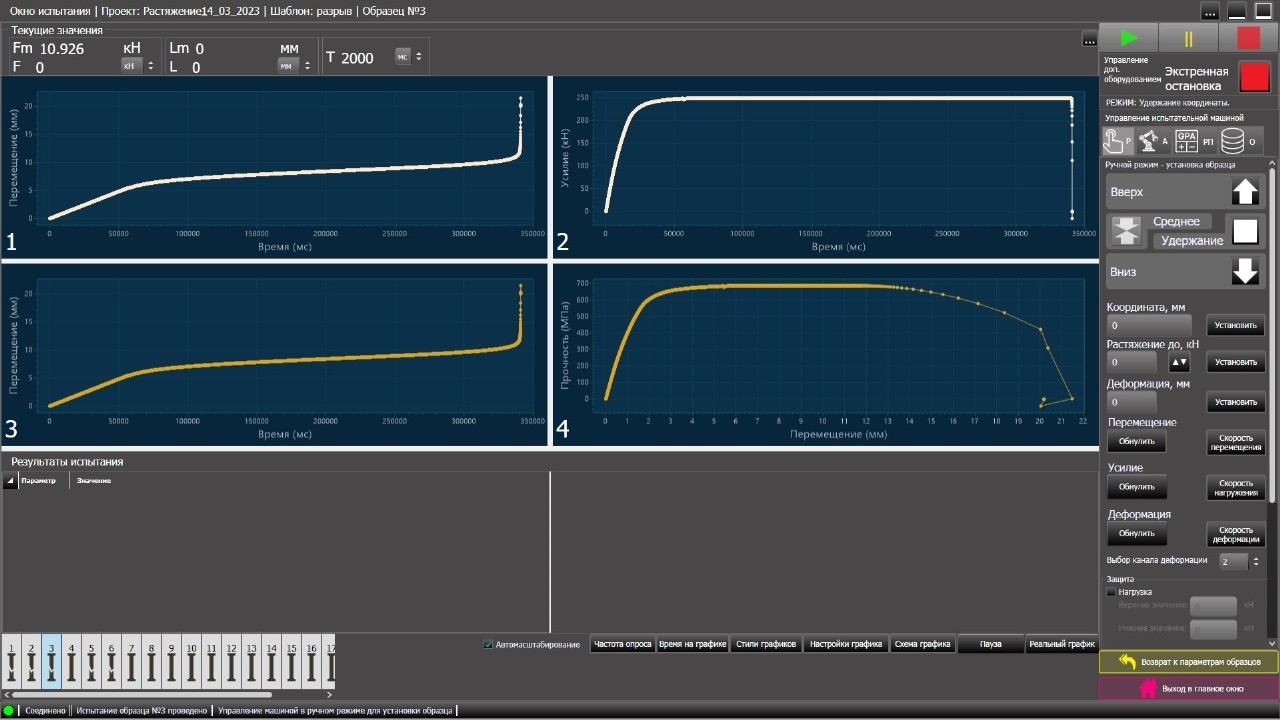

Окно испытания:
