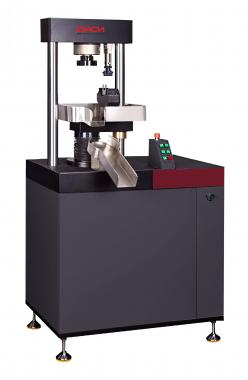

Прессы электромеханические испытательные модели DC PM-F применяют для контроля качества и испытания в основном: образцов строительных материалов по следующим стандартам GB/T50081-2002, GB/T17671-1999, EN196, ISO 679, ASTM C 109 и C 349.
Особенности исполнения
Винт нагружающий с сервоприводом и высокопрочные подшипники обеспечивают высокую жесткость и устойчивость.
Направляющие колонны увеличивают боковую жесткость и обеспечивают линейное перемещение активной плиты сжатия. Что повышает точность выравнивания активной плиты сжатия, таким образом уменьшая разброс показаний данных измерений и обеспечивает более высокую точность.
Механический привод, рассчитан на испытание при максимальной скорости и нагрузке.
Фотоэлектрический энкодер, встроенный в систему серводвигателя, предназначен для измерения положения активной плиты сжатия с высокоточной точностью и разрешением. Измерение действующей нагрузки осуществляется при помощи тензометрического датчика, установленного между верхней плитой сжатия и траверсой, что гарантирует определение реально действующей нагрузки, без влияния трудно учитываемых деформаций силовой рамы.
Ограничители на перемещение активной плиты сжатия по двум направлениям обеспечивают наивысший уровень безопасности и соответствуют всем международным стандартам.
Основные технические характеристики
|
Модель |
DC PM10-F1 |
DC PM100-F3 |
DC PM300-F3 |
DC PM300-F2 |
||
|
Тип стандартных испытаний |
На изгиб |
На сжатие |
На сжатие |
На сжатие |
На изгиб |
|
|
Максимальная нагрузка |
10 кН |
100 кН |
300 кН |
300 кН |
5 кН |
|
|
Доверительный диапазон измерения |
0,4~100 % от максимальной нагрузки |
|||||
|
Точность по ISO 7500 |
Класс точности 0,5 |
|||||
|
Разрешение отображения нагрузки |
1/500000 от максимальной нагрузки |
|||||
|
Относительная погрешность определения нагрузки, не более |
±0,5 % |
|||||
|
Скорость нагружения |
50±5 Н/с |
2400±200 Н/с |
2400±200 Н/с |
2400±200 Н/с |
50±5 Н/с |
|
|
Расстояние между колоннами |
330 мм |
300 мм |
300 мм |
300 мм |
300 мм |
|
|
Испытание на сжатие |
Максимальное расстояние между плитами сжатия |
- |
220 |
220 |
250 |
- |
|
Размер верхней плиты сжатия |
- |
ø110 мм |
ø110 мм |
ø110 мм |
- |
|
|
Размер нижней плиты сжатия |
- |
ø118 мм |
ø118 мм |
ø118 мм |
- |
|
|
Максимальное перемещение активной плиты сжатия |
- |
100 мм |
100 мм |
100 мм |
- |
|
|
Скорость перемещения активной плиты сжатия без нагрузки |
- |
50 мм/мин |
50 мм/мин |
50 мм/мин |
- |
|
|
Испытание на изгиб |
Максимальное расстояние между ножом и опорными роликами |
70 мм |
- |
- |
- |
220 мм |
|
Максимальное расстояние между опорными роликами |
200 мм |
- |
- |
- |
100 мм |
|
|
Длина ножа и опорных роликов |
130 мм |
- |
- |
- |
60 мм |
|
|
Диаметр ножа и опорных роликов |
ø30 мм |
- |
- |
- |
ø10 мм |
|
|
Максимальное перемещение опорных роликов по вертикали |
60 мм |
- |
- |
- |
100 мм |
|
|
Скорость перемещения опорных роликов по вертикали без нагрузки |
100 мм/мин |
- |
- |
- |
50 мм/мин |
|
|
Габаритные размеры (ДхШхВ), не более |
360х463х800 мм |
925х706х1403 мм |
||||
|
Масса, не более |
150 кг |
850 кг |
850 кг |
850 кг |
||
|
Электропитание |
~220 В+10%, 50 Гц |
~380 В+10%, 50 Гц |
||||
|
Мощность |
0,4 кВт |
1,5 кВт |
||||
