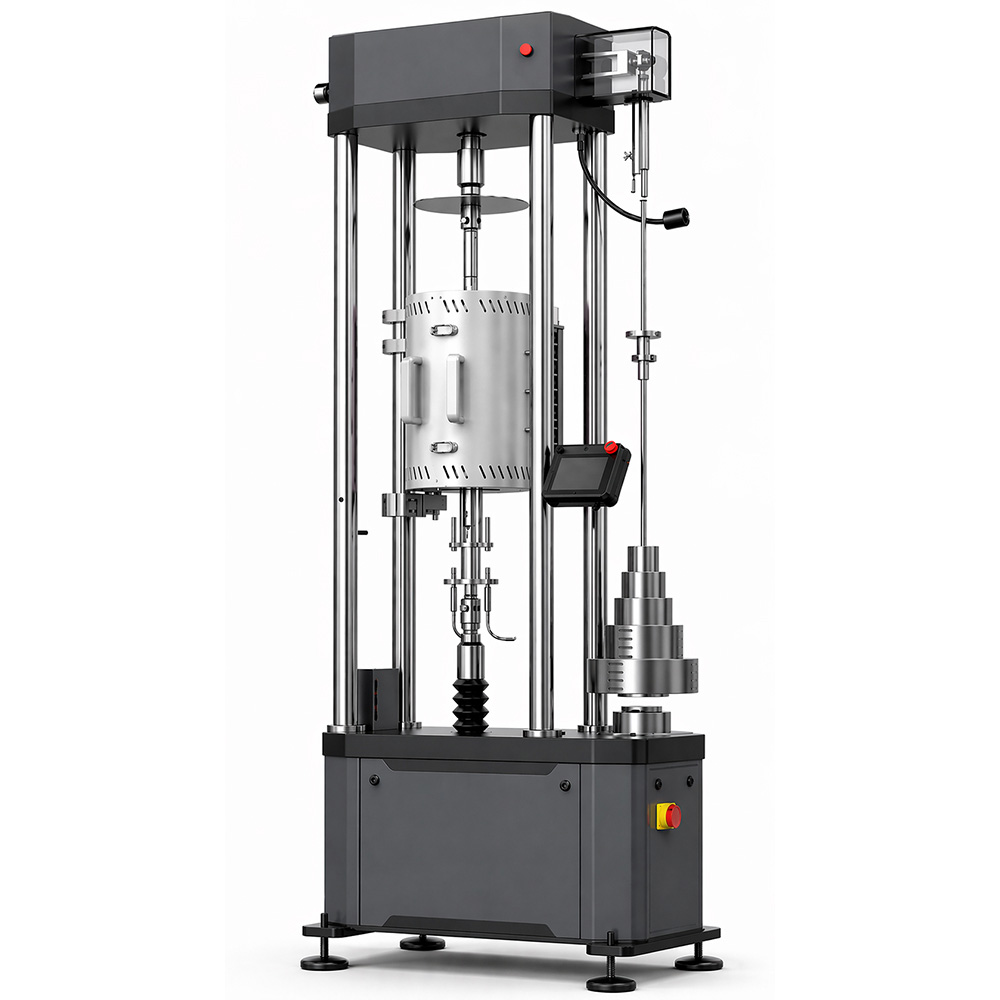

МПД-Р
(рычажные)
Постоянная нагрузка создается за
счет силы тяжести грузов, подвешенных на плече рычага. Рычаг имеет фиксированное
плечо (например, 1:25, 1:50), что позволяет создавать большие нагрузки с
помощью относительно небольших грузов.
Основные технические характеристики:
| Модель | МПД-XIII-I-30-Р | МПД-XIII-I-50-Р | МПД-XIII-I-100-Р |
| Номинальное усилие, кН | 30 | 50 | 100 |
| Поддиапазон измерений (задания) силы, % от номинального усилия ** | от 1 до 100 | ||
| Пределы допускаемой относительной погрешности измерения (задания) силы (нагрузки), % от измеряемой силы (нагрузки)* | ±0,5; ±1,0 | ||
| Количество термокамер машины | 1 /2 | ||
| Диапазон воспроизведения испытательных температур, °С* | от +50 до +1200 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ±1,8 | ||
| Диапазон измерений перемещений (деформаций), мм* | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности измере- ний перемещений (деформаций) в диапазоне от 0 до 0,3 мм включ., мкм | ±1,5/±3,0 | ||
| Пределы допускаемой относительной погрешности изме- рений перемещений (деформаций) в диапазоне св. 0,3 мм до наибольшего предела измерений, % | ±0,5/±1,0 | ||
| Габаритные размеры (Д×Ш×В), мм | 970×540×2620 | 970×540×2620 | 1100×680×2800 |
| Электропитание, В | 380 | ||
| Вес с грузами, кг | 1000 | 1000 | 1400 |
| * Фактическое значение указывается в индивидуальных технических паспортах на машины ** По согласованию с заказчиком может быть изменен наименьший предел задания силы ( нагрузки ), наибольший предел воспроизводимой силы у машин с рычажным нагружением может определятся набором грузов , входящим в комплект поставки машины , конкретное значение указывается в паспорте . |
|||
