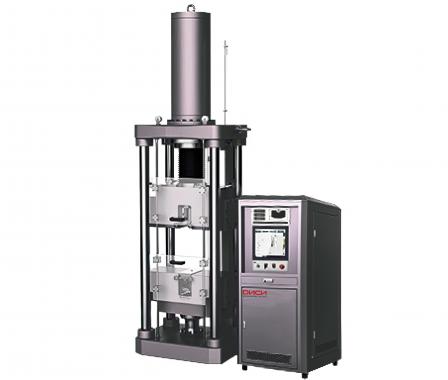

Машины испытательные DC H-TP применяются для контроля качества при испытаниях на проскальзывание, прочность при растяжении, постоянное удлинение, статическое испытание на растяжение и сжатие, циклическое испытание на растяжение и сжатие в основном: крепежа, арматуры, цепей, швов, отливок.

Стандарты испытания: BS 8110: часть 1: 1997 3.12.8.16.2; BS4482; BS4483; BS4449; ASTM A 1034: 10.5, 10.7 и др.

Особенности исполнения

Конструкция силовой рамы с верхним расположением гидроцилиндра повышает надежность и прочность силовой рамы, высокоточные направляющие колонны, массивные траверсы со встроенными гидравлическими клиновыми захватами минимизируют влияние деформации силовой рамы на показания испытательной нагрузки, создавая надежные, стабильные, точные значения нагрузки, деформации и модуля упругости, обладает отличным выравниванием по оси, хорошей амортизацией и легкостью настройки рабочего пространства.

Эргономичное исполнение силовой рамы обеспечивает безопасность, уменьшает усталость оператора и обеспечивает максимальную гибкости.

Расширенные гидравлические клиновые захваты обеспечивают высокую производительность захвата для материалов с высокой прочностью и высокой твердостью.

Гидравлический силовой цилиндр двухстороннего действия с длинным ходом может выдерживать различные размеры образца. Одностворчатый поршень и шток, а также импортные уплотняющие компоненты обеспечивают идеальную герметизацию, высокую точность и повторяемость.

Надежная и высокоточная конструкция направляющего устройства защищает цилиндр от боковых усилий, улучшая срок службы уплотняющих компонентов.

Датчик перемещения высокой точностью, установлен на основание и предназначен для измерения положения активного захвата.

Тензометрический датчик расположен между штоком силового гидроцилиндра и основанием и предназначен для измерения испытательной нагрузки, приложенной к образцу.

Современный гидронасос NACHI Japan в сочетании с конструкцией гидросистемы HPU отличается высокой эффективностью, энергосбережением, высокими стартовыми показателями, хорошей производительностью, низким уровнем шума, низкой пульсацией, высокой надежностью и простотой в обслуживании.

Машина оснащена гидравлическими клиновыми захватами.

Особенности контроллера

Преобразователь нагрузки имеет высокую прочность и стабильность.

Датчик перемещения Nemicon обеспечивает высокую точность измерения и контроля перемещения.

Импортированный сервоклапан MOOG обеспечивает быструю реакцию и высокоточное управление и прост в обслуживании.

Контроллер управления - DTC-500: управление замкнутым контуром нагрузки, деформации и перемещения;

Частота опроса датчиков 1200 Гц;

20-битное разрешение;

3-канальный высокоскоростной цифровой сбор данных, который используется для сбора ортогональных импульсных сигналов, таких как фотоэлектрический кодировщик и решетчатая линейка, с самой высокой частотой сбора данных до 4 МГц;

Интерфейс обмена данными Ethernet/USB, для поддержки более высокой частоты дискретизации. Интерфейс Ethernet использует специальные высокопроизводительный чип интерфейса Ethernet и схему аппаратного логического протокола TCP/IP;

Управление по трем замкнутым контурам (сила, деформация и перемещение). Каждый контур управления может автоматически переключаться между доступными режимами управления и осуществлять плавный переход при переключении между различными режимами;

Встроенный порт для связи с ПК;

Расширяемый функционал портов связи и управления;

Защита от перегрузки, перегрузки по току и перенапряжения.

Особенности программного обеспечения

Многоязычное интерфейс программного обеспечения со встроенным английским, китайским и русским языками.

Универсальное, простое в использовании программное обеспечение с большой и дополняемой библиотекой стандартных методов испытаний (ASTM, ISO, DIN, EN, BS и др.).

Модульная конструкция позволяет легко модернизировать управление.

Множество стандартов испытаний встроены в библиотеку программного обеспечения для рутинных испытаний.

Пользовательский отчет: пользователь может задать шаблон отчета и включить необходимую информацию, такую как информация о компании, статистика и т.д. Отчет об испытании может экспортироваться в Excel или Word.

Мощная графическая функция: кривые испытания отображаются в реальном времени, такие как перемещение-нагрузка (напряжение, время), время-нагрузка (напряжение, деформация) и т.д.

Интуитивно понятное отображение процесса программирования стандартов испытания и процесса испытания.

Отчет об испытании может быть настроен оператором в соответствии с требованием стандарта.

Разрешение пользователя - Администратор может назначить допуск к функциям для пользователей разных уровней.

Автоматическая математическая обработка данных испытания может вычислить следующие показатели: модуль Юнга, предварительную нагрузку, напряжение на выходе, напряжение, деформация, прочность на растяжение, удлинение при разрыве, прочность на сжатие, прочность на изгиб и т.д.

Основные технические характеристики:
