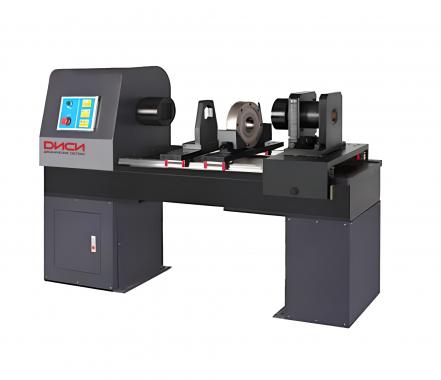

Машины на кручение DC T-A с максимальными крутящими моментами 200 Нм, 500 Нм, 1000 Нм, 2000 Нм и 3000 Нм позволяют проводить стандартные и рутинные испытания на кручение металлических образцов, а в особенности болтовых соединений на максимальное усилие затяжки. Машины обеспечивают проведение испытаний по стандартам ISO16047, BS EN 14399-2, GB/T 1231, GB/T 3623.

Особенности исполнения

Конструкция машины обеспечивает приложение и поддержание угловой нагрузки при кручении в обоих направлениях, что позволяет оценить не только предельную крутящую нагрузку образца, но и то, как этот образец ведет себя в условиях непрерывной или прерывистой нагрузки по моменту в обоих направлениях. По существу, каждая машина модели DC T-A содержит систему нагружения с переменной скоростью вращения и цифровую систему управления и индикации, заключенные в одном корпусе.

Приложение крутящего момента происходит посредством электромеханической системы нагружения состоящей из редуктора и двигателя с регулируемой скоростью вращения. Эта реверсивная система нагружения поддерживает положительные, бесступенчатые скорости испытаний от 6 °/мин до 720 °/мин. По мере увеличения нагрузки больше энергии подается на скручивающую головку и соответственно на захват, чтобы приложить к образцу увеличенный крутящий момент для поддержания заданной скорости скручивания.

Измерительная система с датчиком крутящего момента смонтирована на подвижном узле, который может перемещаться вдоль и по направляющим при испытании образцов различной длины и может быть адаптирован под испытания болтовых соединений или проволоки.

Корпус машины устанавливается непосредственно на пол. При этом направляющие прорезиненные профиля жестко закреплены к силовой раме, которая опирается на тумбы. В левой тумбе располагается машинное отделение, электрошкаф и пульт оператора. Неподвижный захват располагается на стальном блоке, оснащенным системой роликов, обеспечивающих свободное перемещение блока при изменении длины образца во время испытания.

Машины оснащены запатентованными двунаправленными захватами, которые гарантируют скольжение без закусывания, независимо от направления кручения. Благодаря этим высокоточным универсальным захватам нагрузки могут применяться в обоих направлениях без замены захватов.

Профессиональное программное обеспечение со стандартным ПК и контроллером осуществляет анализ данных по замкнутому контуру и кручению, а также отображение поведения образца на протяжении всего испытания. В автоматическом режиме обеспечивает: защиту от перегрузки, автоматическое снятие приложенного усилия, автоматический расчет верхнего и нижнего пределов текучести образца после испытания, автоматическое построение графика испытания и его последующий анализ, формирование отчета испытания и отправку его на печать.

Основные технические характеристики:
