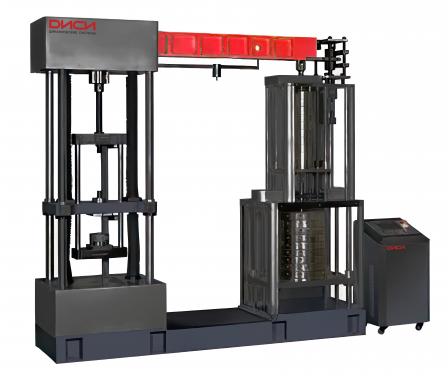

Машина электромеханическая эталонная DC ME-L с максимальным усилием 50 кН создаваемым грузовой подвеской с образцовыми грузами. Плавность приложения нагрузки осуществляется посредством сервопривода. Дополнительный контроль приложенной силы осуществляется при помощи тензодатчика установленного на конце рычага.
Машина электромеханическая эталонная силовоспроизводящая относится к образцовым средствам измерений 1-го разряда (в соответствии с ГОСТ 8.065) и предназначена проверки и калибровки эталонных динамометров сжатия и растяжения 3-го разряда.
Машина DC ME-L управляется через ПК встроенный в пульт управления.
Программное обеспечение:
- Возможность подключения к различным типам моноблочных сенсорных ПК: 2000, JN338M-A, DMP2000, DMP40 и Keithley 2182.
- Автоматическое считывание сигнала от датчиков.
- Автоматическая проверка каждой точки.
- Полуавтоматическая проверка каждой точки.
- Ручная загрузка наборного груза.
- Автоматический расчет абсолютной и автоматической ошибок и ошибки повторяемости.
- Автоматическое сохранение данных испытания.
- Экспорт данных испытаний в Excel.
- Генерация и распечатка отчета об испытаниях.
Основные технические характеристики:
Модель |
DC ME-L |
Максимальное усилие |
50 кН |
Класс точности по ГОСТ 8.065 |
1 разряд |
Относительная погрешность задания нагрузки |
±0,025 % |
Диапазон нагружений |
от 500 Н до 50 кН |
Повторяемость |
<0,015 % |
Стабильность |
<0,015 % |
Чувствительность датчика нагружения |
0,2 Н без нагрузки или 0,003 % от максимальной силы (в зависимости от того, что больше) |
Класс точности грузов по ГОСТ 7328 |
4 разряд |
Масса наборного груза |
50 Н (10 шт) 500 Н (9 шт) |
Передаточное отношение рычага |
1:10 |
Неопределенность усиления (k=2) |
0,01 % |
Уровень рычага |
0,3/1000 мм |
Максимальная высота зоны сжатия |
450 мм |
Максимальная высота зоны растяжения |
450 мм |
Скорость перемещения регулировочной траверсы |
100 мм/мин |
Соосность универсальных переходников зоны растяжения |
≤0,5 мм |
Скорость подъема (опускания) грузовой подвески |
40 мм/мин |
Расстояние между грузами в грузовой подвеске |
15 мм |
Привод выравнивания рычага (перемещения регулировочной траверсы) |
Серводвигатель, 1,5 кВт |
Привод автоблокировки рычага |
Асинхронный двигатель, 140 Вт |
Привод вывешивания малой грузовой подвески |
Асинхронный двигатель, 60 Вт |
Привод вывешивания большой грузовой подвески |
Асинхронный двигатель, 180 Вт |
Габаритные размеры (ДхШхВ), не более |
2460×600×2380 мм |
Комплектация
Наименование |
Кол-во |
Силовая рама |
1 |
Рычаг в сборе |
1 |
Выравнивающее устройство |
1 |
Рычажное блокирующее устройство |
1 |
Наборный груз (500Нx9шт) и большая грузовая подвеска |
1 |
Наборный груз (50Нx10шт) и малая грузовая подвеска |
1 |
Пульт управления |
1 |
Программное обеспечение |
1 |
ПК |
1 |
