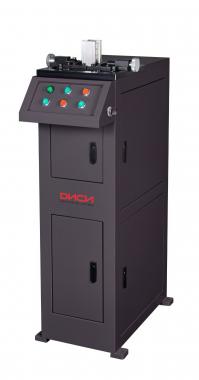

Машина для изготовления концентраторов MC-A применяется для изготовления концентраторов (вырезов) на образцах в виде металлических брусков для проведения испытаний на удар по Шарпи.

Машина для изготовления концентраторов обеспечивает подготовку к проведению испытаний по стандартам ISO148, EN10045, ASTM E23, JIS Z 2242, ГОСТ 9454, GB/Т229.

Основные технические характеристики:

1. Рабочая длина проточки - 340 ± 10 мм;

2. Скорость резания - 2~3 м/мин;

3. Смазочная система - циркуляция смазочного масла, подача масла регулируется;

4. Гидравлическое масло - L-HM46;

5. Рабочий объем масла - 20 л (обеспечивает заказчик);

6. Электропитание - ~380 В ±10%, 50 Гц;

7. Потребляемая мощность - 500 Вт;

8. Габаритные размеры машины (Д х Ш х В) - 430x750x1250 мм;

9. Масса - 200 кг.

Основные технические характеристики подготавливаемых образцов:

1. Размер образца - 10x10(7,5; 5; 2,5)x55 мм;

2. Твердость образца - ≤40 HRC;

3. Основные типы выполняемых концентраторов:

- V2 (ISO148) и тип A (ASTM E23);

- U5 (ISO148, GB/T229, ГОСТ 9454) и тип C (ASTM E23), нестандартный, короткий срок службы, без гарантии;

4. Дополнительные типы выполняемых концентраторов:

- U2: глубина 2 мм, ширина 2 мм, r = 1 мм ± 0,05 мм, соответствует GB/T229, ГОСТ 9454;

- U3: глубина 3 мм, ширина 2 мм, r = 1 мм ± 0,05 мм, соответствует ГОСТ 9454.
