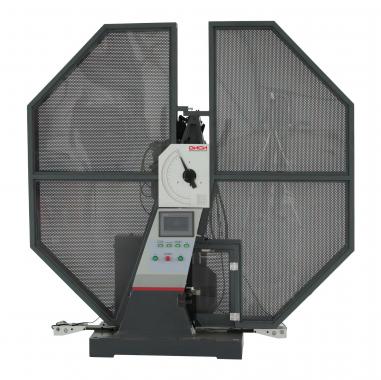

Копры маятниковые модели DC KM-D с максимальными запасами потенциальной энергии 450 Дж и 750 Дж предназначены для стандартных и рутинных испытаний на ударный изгиб по методу Шарпи образцов металлов.

Копры маятниковые ДИСИ модели DC KM-D обеспечивают проведение испытаний по стандартам ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, ГОСТ 9474.

Особенности конструкции

Цельнолитое исполнение основания опор и колонны с корпусом обеспечивают высокую устойчивость и жесткость. Передние и задние колонны симметричны.

Штанга маятника спроектирована с опорой на консоли колонн, с простой конструкцией и высокой точностью обработки.

В конструкции копра применяются высокоточные подшипники с небольшим трением. Потери энергии на трение в которых не более 0,3 %.

Двойная редукторная система заменяет старую - клиноременную систему привода и обладает высокой эффективностью и минимальной инерцией в передаче.

Скругленная конструкция молота и штанги маятника минимизирует потери энергии на сопротивление воздуха.

Штанга маятника с высокой жестью предотвращает осевые и поперечные вибрации.

Простая конструкция замены маятников с запасенной потенциальной энергией 150 Дж, 300 Дж, 450 Дж, 600 Дж, 750 Дж.

Электромагнитное исполнение механизма высвобождения маятника и электромагнитной муфты остановки маятника и его подъема в исходное положение. Демпфирующее устройство предотвращения сильного удара при сцеплении частей электромагнитной муфты.

360о исполнение защитного ограждения с дверцей для доступа в зону установки образца, с защитой от несанкционированной работы копра при открытой дверце.

Для управления механизмами копра применяется промышленный планшетный ПК с контроллером SIEMENS PLC и высокоточным японским энкодером кручения NEMICON для измерения положения маятника в реальном времени. Эта система стабильна, надежна и точна.

Большой сенсорный дисплей в реальном времени отображает угол положения маятника относительно вертикальной оси, энергию удара, ударную вязкость и другие параметры. Оператор может вводить в программу испытания данные об образцах, данные оператора и другую информацию. При подключении к принтеру будут напечатаны входные данные оператора и результаты испытания.

Для реализации полуавтоматической работы функционально устанавливается дополнительный компьютер со специальным программным обеспечением. Оператору необходимо только устанавливать образцы. Другие функции контролируются программным обеспечением по заданному алгоритму испытания.

Функционально на копер устанавливается система автоматической подачи образцов. В сочетании с дополнительным компьютером и специальным программным обеспечением реализуется полностью автоматическое проведение испытания.

Функционально на копер устанавливается система охлаждения образца до -180 ℃.

Особенности устройства сбора и сортировки образцов

Моторизованное устройство используется для сбора сломанных образцов после удара, и заменяет ручное удаление образцов. Конструкция устройства полностью предотвращает застревание разрушенного образца в зоне испытания.

Уникальная функция сортировки образцов: автоматически определяет и разделяет разрушенные и не полностью разрушенные образцы в различные контейнеры.

Особенности специального программного обеспечения

Специальное программное обеспечение предназначено для испытания металлов по методу Шарпи. Программное обеспечение имеет простой в использовании интерфейс, сбор, расчет и хранения результатов испытаний на удар. Результат испытания можно распечатать и экспортировать в EXCEL для дальнейшей математической обработки.

Особенности программного обеспечения планшетного ПК

Отображение положения маятника относительно вертикальной оси в реальном времени.

Выбор установленного размера маятника и обнуление угла отклонения свободно висящего маятника позволяет точно рассчитать потенциальную энергию взведенного маятника.

Отображение потенциальной/ударной энергии.

Отображение теоретической скорости маятника во время удара.

Дискретность датчика положения маятника 0,025°.

Автоматическое формирование и отображение отчета об испытаниях.

Шаблон отчета может быть настроен в соответствии с требованиями заказчика.

Отчет может быть экспортирован в EXCEL для дальнейшей математической обработки и распечатки на принтере.

Основные технические характеристики:

Стандартный комплект поставки:

Сменные маятники:

Специальные инструментированные маятники:

Основные технические характеристики камеры охлаждения:

Примечание: Также возможно доукомплектовать копер маятниковый машиной для изготовления концентраторов на образцах модели NSM201B.

Основные транспортные размеры:
