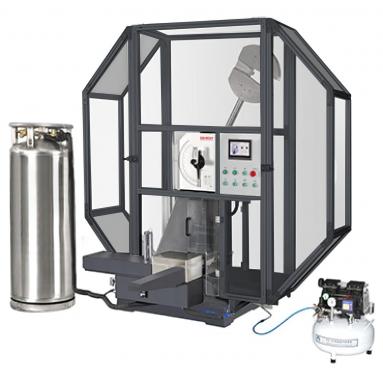

Копры маятниковые DC KM-H с максимальными запасами потенциальной энергии 300 Дж, 450 Дж, 600 Дж и 750 Дж предназначены для стандартных и рутинных испытаний на ударный изгиб как по методу Шарпи образцов металлов, так и по методу Бруггера зубчатых колес. Конструкция копра позволяет устанавливать различные углы взведения маятника, чем обеспечивает более широкое применение и универсальность.

Копры маятниковые DC KM-H обеспечивают проведение испытаний по стандартам ASTM E23, ASTM E1820, ASTM E2298, ISO 148, EN 10045, ISO 14556, JIS Z 2242, ГОСТ 9454.

По сравнению с традиционной маятниковой машиной для испытания на ударную вязкость, инструментальный тип бойка позволяет точно анализировать зарождение и развитие трещины, инженерам определить самую хрупкую деталь механизмов при разработке новых материалов.

В дополнение к измерению полной поглощенной энергии (Wt), инструментальное испытание позволяет определять характерные параметры силы, энергии и смещения, такие как предварительная сила силы (Wm); максимальная сила; общая сила выхода (Fgy); сила хрупкого разрушения (Fbf) и т.д.

Особенности конструкции

Цельнолитое исполнение основания опор и двух силовых колонн с корпусом обеспечивают высокую устойчивость и жесткость. Конструкция копра включает в себя силовую раму, систему привода, систему блокировки/сброса маятника, угловой датчик, пульт управления с ЖК-дисплеем, защитное ограждение и другие принадлежности.

Масса силовой рамы копра составляет 822 кг, что в 15 раз больше максимальной массы маятника на 750 Дж (54,65 кг), что полностью соответствует требованиям стандарта - масса силовой рамы копра должна быть в 12 раз больше массы маятника.

В конструкции копра применяются высокоточные подшипники с небольшим трением. Потери энергии на трение в которых не более 0,3 %.

Скругленная конструкция молота и штанги маятника минимизирует потери энергии на сопротивление воздуха.

Штанга маятника с высокой жестью предотвращает осевые и поперечные вибрации.

Легкая замена инструментированного бойка молота R2, R8 в соответствии со стандартами ISO и GB, ASTM и т.д.

Маятники на 300 Дж и на 600 Дж имеет универсальную сборную конструкцию. Энергия 450 Дж получается при установке на маятник 300 Дж двух съемных грузов. Энергия 750 Дж получается при установке на маятник 600 Дж двух съемных грузов.

Сборная конструкция опор позволяет использовать все 4 грани прямоугольных высокопрочных вставок. Материал вставок опор и бойка CW6Mo5Cr4V2, твердостью не менее 60 HRC.

Электромагнитное исполнение механизма высвобождения маятника и электромагнитной муфты остановки маятника и его подъема в исходное положение. Демпфирующее устройство предотвращения сильного удара при сцеплении частей электромагнитной муфты.

360о исполнение защитного ограждения с дверцей для доступа в зону установки образца, с защитой от несанкционированной работы копра при открытой дверце. Защитное ограждение выполнено из алюминиевого сплава для рамы и стекловолокна для удобства наблюдения. Конструкция дверного замка простота при ремонте и замене маятника.

Конструкция копра обеспечивает два типа установки образцов: ручной тип - вручную центрируется образец Шарпи; пневматический тип - пневматический цилиндр используется для центрирования образца Шарпи.

Для управления механизмами копра применяется промышленный планшетный ПК с контроллером SIEMENS PLC и высокоточным японским энкодером кручения NEMICON для измерения положения маятника в реальном времени. Эта система стабильна, надежна и точна.

На копрах применяются три способа отображения энергии:

- аналоговый дисплей: простой и прямой для считывания энергии удара;

- большой сенсорный дисплей;

- компьютер со специальным программным обеспечением.

Большой сенсорный дисплей в реальном времени отображает угол положения маятника относительно вертикальной оси, энергию удара, ударную вязкость и другие параметры. Оператор может вводить в программу испытания данные об образцах, данные оператора и другую информацию. При подключении к принтеру будут напечатаны входные данные оператора и результаты испытания.

Система сбора образцов

Моторизованное устройство используется для сбора сломанных образцов после удара, вместо ручной очистки, что полностью предотвращает застревание маятника.

Уникальная функция фильтрации образцов: автоматически разделяет и транспортирует разрушенные и неразрушенныее образцы в различные коробки.

Особенности специального программного обеспечения

Специальное программное обеспечение предназначено для испытания металлов по методу Шарпи. Программное обеспечение имеет простой в использовании интерфейс, сбор, расчет и хранения результатов испытаний на удар.

Отображение положения маятника относительно вертикальной оси в реальном времени.

Выбор установленного размера маятника и обнуление угла отклонения свободно висящего маятника позволяет точно рассчитать потенциальную энергию взведенного маятника.

Отображение потенциальной/ударной энергии.

Отображение теоретической скорости маятника во время удара.

Дискретность датчика NEMICON положения маятника 0,025°.

Автоматическое формирование и отображение отчета об испытаниях.

Шаблон отчета может быть настроен в соответствии с требованиями заказчика.

Отчет может быть экспортирован в EXCEL для дальнейшей математической обработки и распечатки на принтере.

Инструментированный боек с системой IIS105 состоит из бойка с преобразователем силы, высокоскоростного модуля сбора данных, усилителя сигнала и профессионального испытательного программного обеспечения. После вычисления и анализа кривой зависимости сила - смещение можно определить более характерные параметры, а также можно точно определить деформационную деформацию и свойство разрушения образца.

Основные технические характеристики системы IIS105:

Система анализа данных - Программное обеспечение:

- автоматическое определение кривой сила - смещение;

- автоматическое определение Fgy, Fm, Fiu, Fa и других характерных параметров, автоматически рассчитываемых Sgy, Sm, Siu, Sa, St, Wm, Wiu, Wa, Wt и других;

- полностью автоматическая обработка данных позволяет получать результаты испытания и выводить на дисплей сразу после каждого испытания.

Основные технические характеристики копра:

Основные модификации:

Дополнительные маятники:

Примечания:

1. Маятник с энергией 450 Дж получен путем установки на маятник с энергией 300 Дж двух съемных грузов.

2.. Маятник с энергией 750 Дж получен путем установки на маятник с энергией 600 Дж двух съемных грузов.

Специальные инструментированные маятники:

Примечания:

1. Маятник с энергией 450 Дж получен путем установки на маятник с энергией 300 Дж двух съемных грузов.

2.. Маятник с энергией 750 Дж получен путем установки на маятник с энергией 600 Дж двух съемных грузов.
