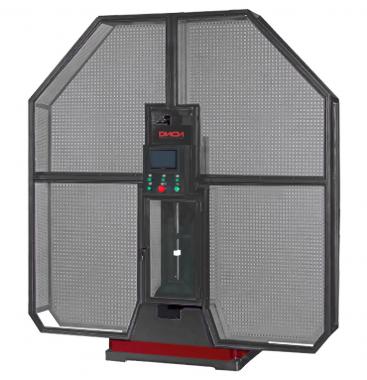

Копры маятниковые DC KM-C с максимальными запасами потенциальной энергии 150 Дж, 300 Дж и 450 Дж предназначены для стандартных и рутинных испытаний на ударный изгиб по методу Шарпи образцов металлов.

Копры маятниковые DC KM-C обеспечивают проведение испытаний по стандартам ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, ГОСТ 9474.

Особенности конструкции

Цельнолитое исполнение основания опор и колонны с корпусом обеспечивают высокую устойчивость и жесткость.

В конструкции копра применяются высокоточные подшипники с небольшим трением. Потери энергии на трение в которых не более 0,3 %.

Скругленная конструкция молота и штанги маятника минимизирует потери энергии на сопротивление воздуха.

Штанга маятника с высокой жестью предотвращает осевые и поперечные вибрации.

Простая конструкция замены маятников с запасенной потенциальной энергией 150 Дж, 300 Дж, 450 Дж и смены бойка по ISO.

Электромагнитное исполнение механизма высвобождения маятника и электромагнитной муфты остановки маятника и его подъема в исходное положение. Демпфирующее устройство предотвращения сильного удара при сцеплении частей электромагнитной муфты.

360о исполнение защитного ограждения с дверцей для доступа в зону установки образца, с защитой от несанкционированной работы копра при открытой дверце.

Для управления механизмами копра применяется промышленный планшетный ПК с контроллером SIEMENS PLC и высокоточным японским энкодером кручения NEMICON для измерения положения маятника в реальном времени. Эта система стабильна, надежна и точна.

Большой сенсорный дисплей в реальном времени отображает угол положения маятника относительно вертикальной оси, энергию удара, ударную вязкость и другие параметры. Оператор может вводить в программу испытания данные об образцах, данные оператора и другую информацию. При подключении к принтеру будут напечатаны входные данные оператора и результаты испытания.

Особенности специального программного обеспечения

Специальное программное обеспечение предназначено для испытания металлов по методу Шарпи. Программное обеспечение имеет простой в использовании интерфейс, сбор, расчет и хранения результатов испытаний на удар.

Отображение положения маятника относительно вертикальной оси в реальном времени.

Выбор установленного размера маятника и обнуление угла отклонения свободно висящего маятника позволяет точно рассчитать потенциальную энергию взведенного маятника.

Отображение потенциальной/ударной энергии.

Отображение теоретической скорости маятника во время удара.

Дискретность датчика положения маятника 0,025°.

Автоматическое формирование и отображение отчета об испытаниях.

Шаблон отчета может быть настроен в соответствии с требованиями заказчика.

Отчет может быть экспортирован в EXCEL для дальнейшей математической обработки и распечатки на принтере.

Основные технические характеристики:

Основные модификации:

Дополнительные маятники:

Специальные инструментированные маятники:

Основные транспортные размеры:
