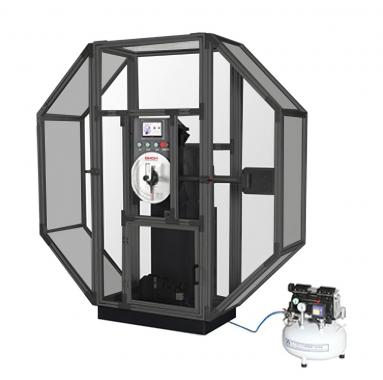

Копер маятниковый  DC KM-G (150 Дж ~ 450 Дж)
Копер маятниковый  DC KM-G (150 Дж ~ 450 Дж)
Копер маятниковый DC KM-G (150 Дж ~ 450 Дж)

Копер маятниковый DC KM-G  с максимальными запасами потенциальной энергии 150 Дж, 300 Дж и 450 Дж предназначен для стандартных и рутинных испытаний на ударный изгиб как по методам Шарпи и Изода образцов металлов и неметаллов, клеевых соединений, так и по методу Бруггера зубчатых колес. Конструкция копра позволяет устанавливать различные углы взведения маятника, чем обеспечивает более широкое применение и универсальность.

Подробное описание

Запрос коммерческого предложения:

Копер маятниковый DC KM-G обеспечивает проведение испытаний по стандартам ISO 148, ISO 14556, ZF 15-53, ISO 11343, JIS Z 2242, JIS B 7722, EN10045, ASTM E23, ASTM E1820, ASTM E2298, AS 1544, GB/T 229, GB/T 12778, ГОСТ 9474.



Особенности конструкции

Цельнолитое исполнение основания опор и колонны с корпусом обеспечивают высокую устойчивость и жесткость. Конструкция копра включает в себя силовую раму, систему привода, систему блокировки/сброса маятника, угловой датчик, пульт управления с ЖК-дисплеем, защитное ограждение и другие принадлежности.

В конструкции копра применяются высокоточные подшипники с небольшим трением. Потери энергии на трение в которых не более 0,3 %.

Скругленная конструкция молота и штанги маятника минимизирует потери энергии на сопротивление воздуха.

Штанга маятника с высокой жестью предотвращает осевые и поперечные вибрации.

Легкая замена бойка молота в соответствии со стандартными требованиями испытаний, такими как R2 для стандартов ISO и GB, R8 для ASTM или инструментированный боек R2/R8, или боек по Изоду, соответствующий стандарту ASTM E23.

Маятник на 300 Дж имеет универсальную сборную конструкцию. Энергия 450 Дж получается при установке на маятник 300 Дж двух съемных грузов.

Электромагнитное исполнение механизма высвобождения маятника и электромагнитной муфты остановки маятника и его подъема в исходное положение. Демпфирующее устройство предотвращения сильного удара при сцеплении частей электромагнитной муфты.

360о исполнение защитного ограждения с дверцей для доступа в зону установки образца, с защитой от несанкционированной работы копра при открытой дверце. Защитное ограждение выполнено из алюминиевого сплава для рамы и стекловолокна для удобства наблюдения. Конструкция дверного замка простота при ремонте и замене маятника.

Дополнительный универсальный захват - WAN-конструкция с многоцелевым креплением позволяет выполнять измерения по Шарпи, Изоду и испытания на растяжение без изменения формы образца, значительно снижая трудозатраты и повышая эффективность.

Конструкция копра обеспечивает два типа установки образцов: ручной тип - вручную центрируется образец Шарпи, вручную зажимается образец Изода; пневматический тип - пневматический цилиндр используется для центрирования образца Шарпи и для зажима образца Изода.

Для управления механизмами копра применяется промышленный планшетный ПК с контроллером SIEMENS PLC и высокоточным японским энкодером кручения NEMICON для измерения положения маятника в реальном времени. Эта система стабильна, надежна и точна.

Большой сенсорный дисплей в реальном времени отображает угол положения маятника относительно вертикальной оси, энергию удара, ударную вязкость и другие параметры. Оператор может вводить в программу испытания данные об образцах, данные оператора и другую информацию. При подключении к принтеру будут напечатаны входные данные оператора и результаты испытания.



Особенности специального программного обеспечения

Специальное программное обеспечение предназначено для испытания металлов по методу Шарпи. Программное обеспечение имеет простой в использовании интерфейс, сбор, расчет и хранения результатов испытаний на удар.

Отображение положения маятника относительно вертикальной оси в реальном времени.

Выбор установленного размера маятника и обнуление угла отклонения свободно висящего маятника позволяет точно рассчитать потенциальную энергию взведенного маятника.

Отображение потенциальной/ударной энергии.

Отображение теоретической скорости маятника во время удара.

Дискретность датчика NEMICON положения маятника 0,025°.

Автоматическое формирование и отображение отчета об испытаниях.

Шаблон отчета может быть настроен в соответствии с требованиями заказчика.

Отчет может быть экспортирован в EXCEL для дальнейшей математической обработки и распечатки на принтере.

Инструментированный боек с системой IIS105 состоит из бойка с преобразователем силы, высокоскоростного модуля сбора данных, усилителя сигнала и профессионального испытательного программного обеспечения. После вычисления и анализа кривой зависимости сила - смещение можно определить более характерные параметры, а также можно точно определить деформационную деформацию и свойство разрушения образца.



Основные технические характеристики системы IIS105:

Модель

DC KM450-G, DC KM750-G

Преобразователь силы

30 кН, 50 кН

А/D разрешение

16 бит

Максимальная частота дискретизации

1,25 МГц

Ширина полосы частот

500 кГц

Электропитание

~220 Вт±10 %, 50 Гц

Мощность

100 Вт

Система анализа данных - Программное обеспечение:

- автоматическое определение кривой сила - смещение;

- автоматическое определение Fgy, Fm, Fiu, Fa и других характерных параметров, автоматически рассчитываемых Sgy, Sm, Siu, Sa, St, Wm, Wiu, Wa, Wt и других;

- полностью автоматическая обработка данных позволяет получать результаты испытания и выводить на дисплей сразу после каждого испытания.



Основные технические характеристики копра:

Потенциальная энергия

150 Дж, 300 Дж, 450 Дж

Угол взведения маятника

30~150°

Дискретность угла положения маятника

0,025°

Скорость маятника в момент удара

5,24 м/с

Длина маятника

750 мм

Расстояние между опорами

40 мм

Размер скругления опор

R1+0,5 мм

Угол конусности опор

11±1°

Размер бойка молота

R2+0,5 мм/30±1° или R8 мм/30±1°

Ширина основания бойка

16 мм

Габаритные размеры (ДхШхВ) с защитным ограждением, не более

1960х680х2000 мм

Масса, не более

800 кг

Электропитание

~220 В+10%, 50 Гц

Мощность, не более

0,8 кВт



Основные модификации:

Наименование

Описание

Модель

Силовая рама

PIT452, тип G

DC KM450-G-2

DC KM450-G-3

DC KM450-G-4

Дисплей

Аналоговый

Сенсорный

Контроллер управления

SIMENS ПЛК

Защитное ограждение

Алюминиевый каркас и стенки из стеклопластика

ЗИП

Стопор,

шаблон центровочный,

щипцы центрирующие,

ключ шестигранный,

фундаментные болты,

клинья регулировочные

Опоры по Шарпи

Только по Шарпи по стандартам ISO и ASTM

Программное обеспечение

Английская версия

-

Инструментированный боек (модель: IIS105)

Инструментальное программное обеспечение

-

-



Дополнительное универсальное приспособление:

Наименование

Описание

Ручное универсальное приспособление

Ручное зажимное устройство (установка) для образца по Шарпи или Изоду

Пневматическое универсальное приспособление

Пневматический зажим (установка) образца по Шарпи или Изоду

Компрессор модели YH-04

Производительность:> 60 л/мин

Рабочее давление воздуха: 0,45~0,75 МПа





Дополнительные маятники:

Наименование

Описание

Модель копра

Маятник по Шарпи и опоры (радиус бойка - R2 (ISO148) или R8 (ASTM E23))

150 Дж

DC KM450-G-2, DC KM450-G-3

300 Дж

450 Дж

Для правильного подбора маятника в заявке необходимо указывать стандарт испытания ISO, ASTM, ГОСТ.

Примечание: маятник с энергией 450 Дж получен путем установки на маятник с энергией 300 Дж двух съемных грузов.



Специальные инструментированные маятники:

Наименование

Описание

Модель копра

Маятник инструментированный по Шарпи и опоры (радиус бойка с преобразователем силы 30 кН - R2 (ISO148) или R8 (ASTM E23))

150 Дж

DC KM450-G-4

300 Дж

450 Дж

Для правильного подбора маятника в заявке необходимо указывать стандарт испытания ISO, ASTM, ГОСТ.

Примечание: маятник с энергией 450 Дж получен путем установки на маятник с энергией 300 Дж двух съемных грузов.



Основные технические характеристики машины для изготовления концентраторов:

Наименование

Модель

Описание

Машина для изготовления концентраторов

NSM201B

Для образцов толщиной до 10 мм концентраторы V2 и U5 в соответствии с ISO148 и ASTM E23.



Основные технические характеристики камеры охлаждения:

Наименование

Модель

Описание

Принадлежности

Система автоматической подачи образцов с низкой температурой

LTC601A-2

-60 ℃ ~ комн. темп.

Способ охлаждения: воздушный компрессор

Автоматическая система подачи образцов, низкотемпературная камера, воздушный компрессор.

LTC102B -2

-100 ℃ ~ комн. темп.

Способ охлаждения: жидкий азот.

Автоматическая система подачи образцов, низкотемпературная камера, сосуд криогенный со сжиженным азотом.

LTC182B-2

-180 ℃ ~ комн. темп.

Способ охлаждения: жидкий азот.

Система ручной подачи образцов с низкой температурой

LTC601A -1

-60 ℃ ~ комн. темп.

Способ охлаждения: воздушный компрессор

Низкотемпературная камера, воздушный компрессор.

LTC801A-1

-80 ℃ ~ комн. темп.

Способ охлаждения: воздушный компрессор

LTC102B-1

-100 ℃ ~ комн. темп.

Способ охлаждения: жидкий азот.

Низкотемпературная камера, сосуд криогенный со сжиженным азотом.

LTC182B-1

-180 ℃ ~ комн. темп.

Способ охлаждения: жидкий азот.
